应用:

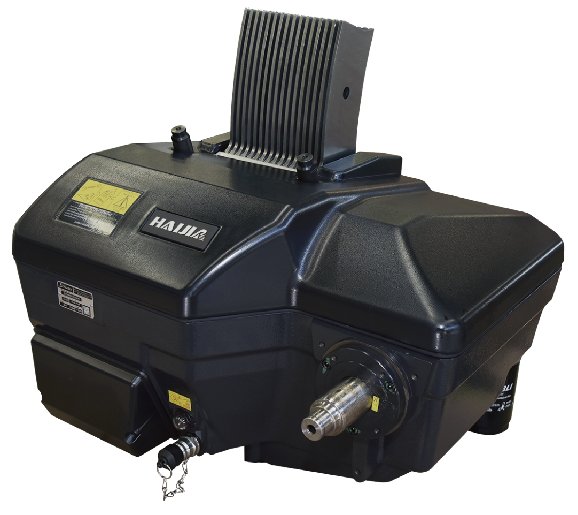

S3017电子多臂是一款喷水织机用电子多臂,具有高性价比,高性能,高速,高稳定性,低噪声,低功率等特点,能完全满足各种小提花织物的织造。
S3017电子多臂是一款喷水织机用电子多臂,具有高性价比,高性能,高速,高稳定性,低噪声,低功率等特点,能完全满足各种小提花织物的织造。
结构特点:
整体结构
结构紧凑,刚性好。以圆周运动转化为摆动,从电信号到综框的动作,路径短,筒化了机械结构,减少了运动惯性,提高了稳定性,适应高速重载。
润滑机构
自带油泵,将润滑油在工作过程送至各个活动部位,润滑形式更加合理,并设有油压保护装置,油路不畅,自动停机。设有滤网和磁铁,增加纸质滤芯过滤,让润滑更清洁。
偏心轮结构
偏心轮作为刚性无间隙的结构,实现无冲击性运动,平稳。其离合结构更合理,更加稳定可靠。
差动机构
可通过更换动力凸轮,获得各种变化的综框运动规律,以适应织机不同门幅,不同织物,不同工艺的要求。
连杆结构
可积极回综,开口清晰。
更换品种方便
制作纹织CAD非常方便,快捷。
能织制复杂织物能实现循环纬数12800纬,支持大于12800纬定制,与电子储纬和电子送经联动,实现开口与储纬的同步,开口与送经同步。
性能方面
能织不平衡织物,织机运行平稳,性能稳定,动力消耗少。
产品形式
开口形式:复动式全开口
回综形式:积极式
阅读形式:电子阅读
结构形式:旋转式
安装方式:上置式,右置、右驱动、后出轴
参数
箱体结构:最大提刀数为16
开口高度:53-140mm
综框间距:12mm
织机门幅:165-360cm
润滑方式:循环油强制润滑(叶片泵)
电磁铁额外定电压:DC24V±2V
电磁铁的额外定电流:115-120mA
S3017多臂连杆采用冷拔钢管拉制而成,高速情况下运动平稳,无噪声。提综臂上用的推力轴承,前后挡圈采用实体挡圈的滚针轴承,相较于冲压工艺球轴承,尺寸稳定性好,运行更平稳。竖杆内衬套,采用复合材料,防生锈,耐冲击,免维护。

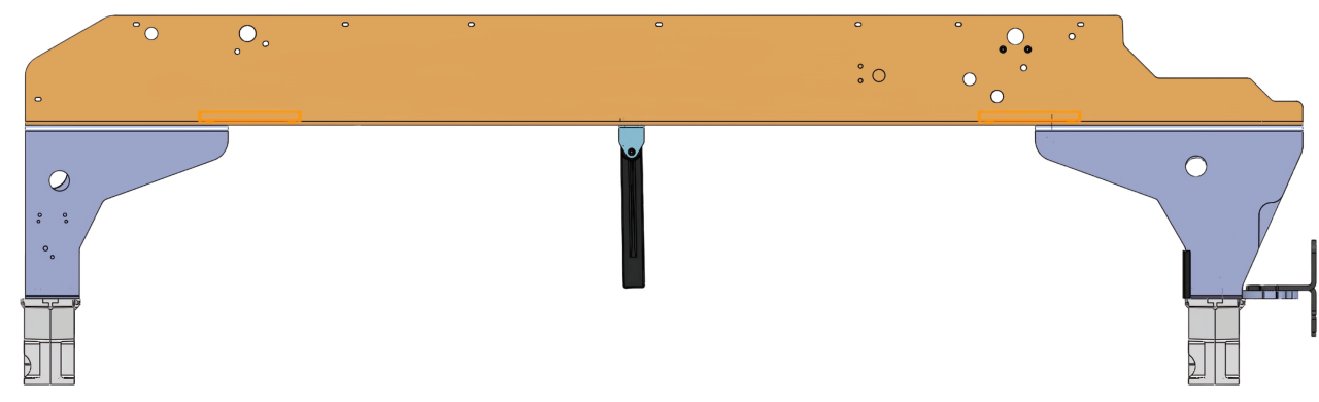

U型梁内加装接油盘,机架涂装借鉴汽车电泳喷涂工艺,防锈效果更佳。
